Vorteile
Durch intelligente Scanlösungen
Die neuesten Generationen der modus-Scannersysteme bieten einen Scanbereich von bis zu 420 mm x 530 mm. Je nach Größe der Leiterplatte dauert der Scanvorgang 3 bis 25 Sekunden. Modus-Systeme sind in der Lage, von oben, unten oder beidseitig zu prüfen. Dies gilt für alle Prozesse wie Conformal Coating, Post Placement, Post Reflow und Post Wave Inspektion. Selbst die kleinsten Bauteile können mit unserer Scanauflösung von 1200 dpi und einer Strukturauflösung von 21μm geprüft werden.

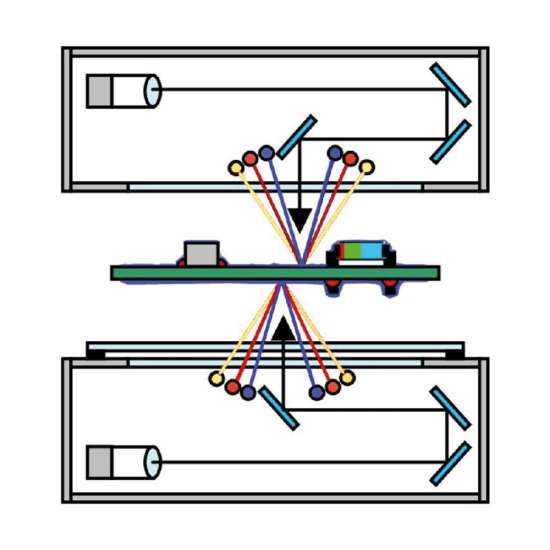

Multi-LED-Beleuchtung
Die modus-Systeme verwenden mehrere technologische Weiterentwicklungen wie eine parallaxenfreie Linse und bis zu acht Multi-LED-Lichtleisten, die ein homogenes Licht gewährleisten.

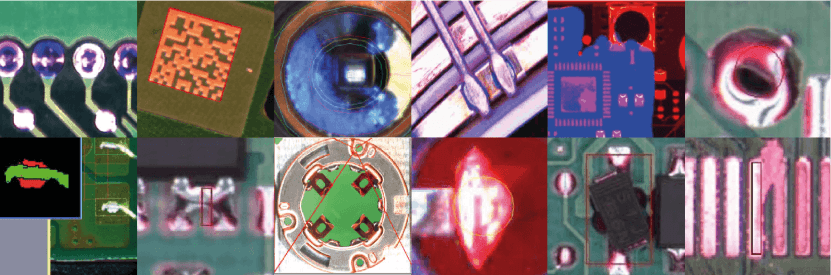

Die Anwendung verschiedener Farben unter bestimmten Beleuchtungswinkeln gewährleistet eine zuverlässige Inspektion von Lötstellen, THT-Komponenten und konformen Beschichtungen auf PCBs.

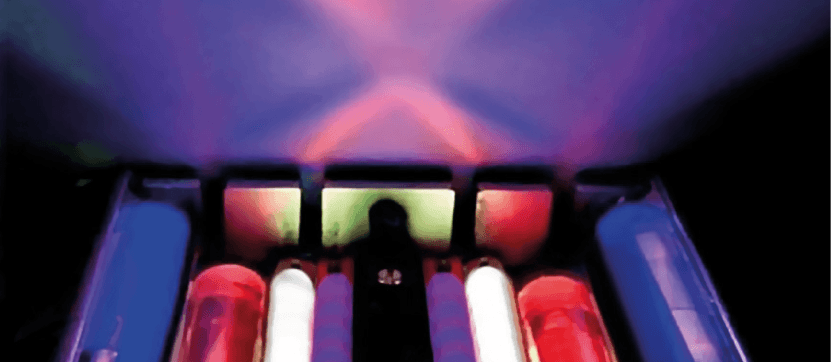

Die modus-Systeme verwenden einen technologischen Durchbruch einer parallaxenfreien Scannereinheit mit sechs Multi-LED-Lichtquellen. Die LED-Streifen mit speziellen Linsen erzeugen ein homogenes Licht. Die Anwendung verschiedener Farben unter einem bestimmten Beleuchtungswinkel ermöglicht eine klarere Inspektion und Definition der Lotpastendepots und Lötstellen.
Die optionalen integrierten UV-LED-Streifen können die Bilder zur zuverlässigen Erkennung von konformen Beschichtungen verbessern, bei denen eine fluoreszierende Oberfläche verwendet wird. Lötkugeln oder andere Fremdkörper können ebenfalls erkannt werden. Der Scanner sucht nach diesen potenziell gefährlichen Verunreinigungen, die neueste Prüfsoftware auf den modusAOI-Produkten erkennt, ohne zusätzlichen Zeitaufwand, alle Objekte mit einer Struktur größer als 100 μm.

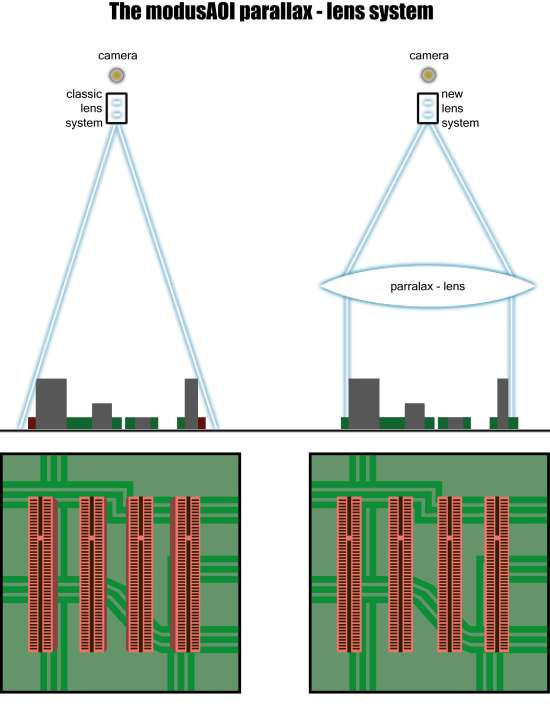

Parallaxenfreie Inspektion
Ein speziell entwickeltes Objektiv erzeugt ein parallaxen- und verzerrungsfreies Bild. Die Lichtstrahlen werden direkt auf das CCD des Scanners gerichtet. Dies ermöglicht es dem Bediener, Placer- oder Gerber-Dateien ohne manuelle Anpassung zu importieren. Darüber hinaus können winzige Bauteile, die sonst verdeckt würden, nun über den gesamten Prüfbereich geprüft werden. Defekte Lötstellen und Anschlüsse werden leicht erkannt.
Die Identifizierung dieser Fertigungsfehler trägt dazu bei, die Produktionsausbeute zu steigern und eine höhere Qualität zu gewährleisten. Diese rechtlich geschützte Technologie ist eine innovative Eigenentwicklung und wird in allen unseren Scannersystemen eingesetzt.
