modusAOI S3-IDN-R

Beidseitige Inspektion

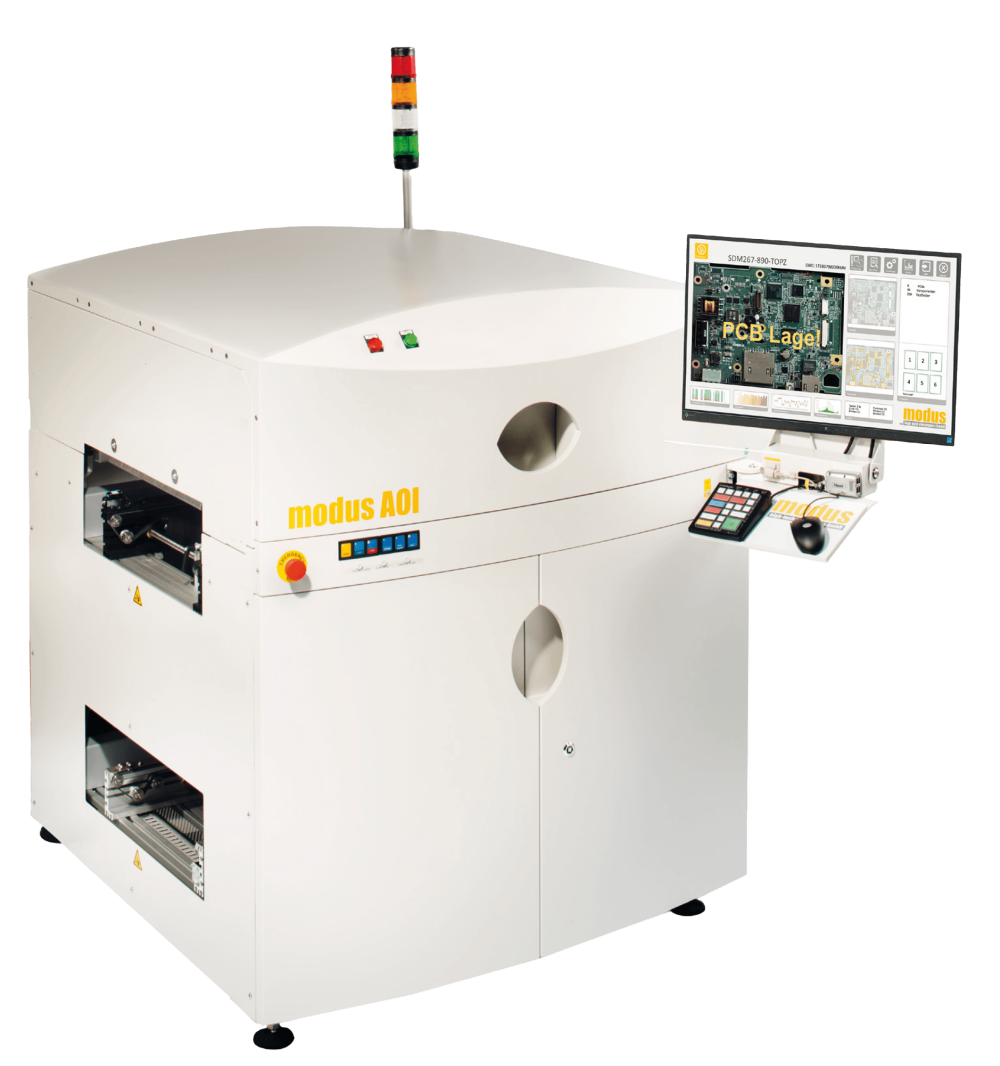

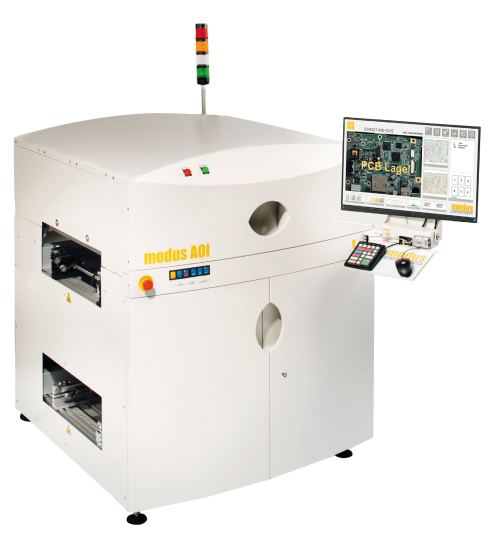

Das duale AOI-System ist für die gleichzeitige Prüfung der Ober- und Unterseite konzipiert. Das System verfügt über zwei Multi-LED beleuchtete Scanner-Einheiten sowie unsere patentierten parallaxenfreien Objektive. Es umfasst modus-Steuereinheiten mit unserer bewährten modusAOI-Software. Das Transportmodul hat eine Systemlänge von 1200mm (47.2 in.). Das System kann bei Bedarf mit einem Rückführband ausgestattet werden.

bild 23

Produkt-Merkmale

System zur doppelseitigen Simultanprüfung von Leiterplatten.

Kombination verschiedener Inspektionsaufgaben wie SMD-Bestückung, THT-Lötstellen, konforme Beschichtung und vollständiges Screening auf Lotperlen (Lotkugeln).

Erfassen einer beliebigen Anzahl von Barcodes und Data-Matrix-Codes auf der Multi-Leiterplatte.

Zeigt das Testergebnis beider Seiten auf simultan an.

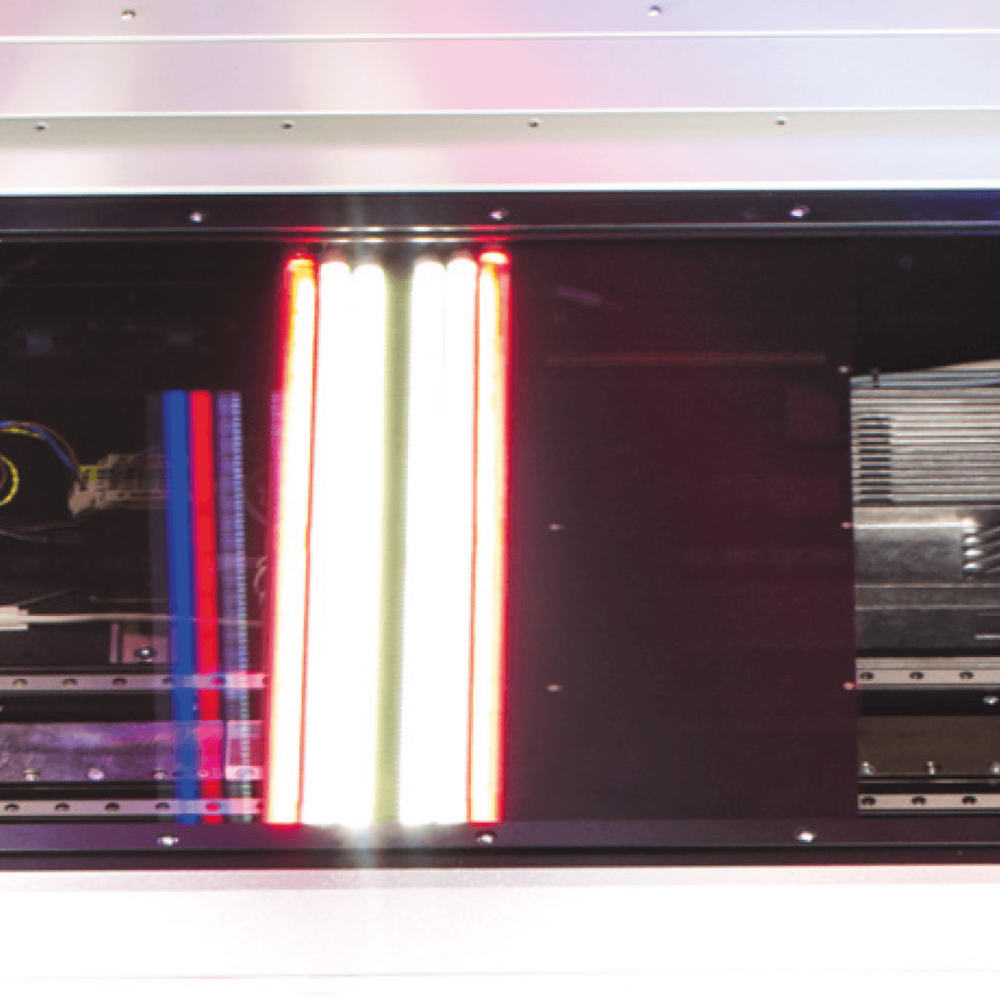

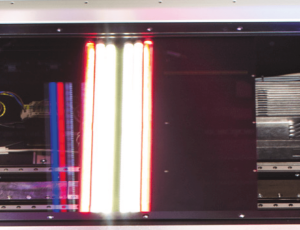

bild 24

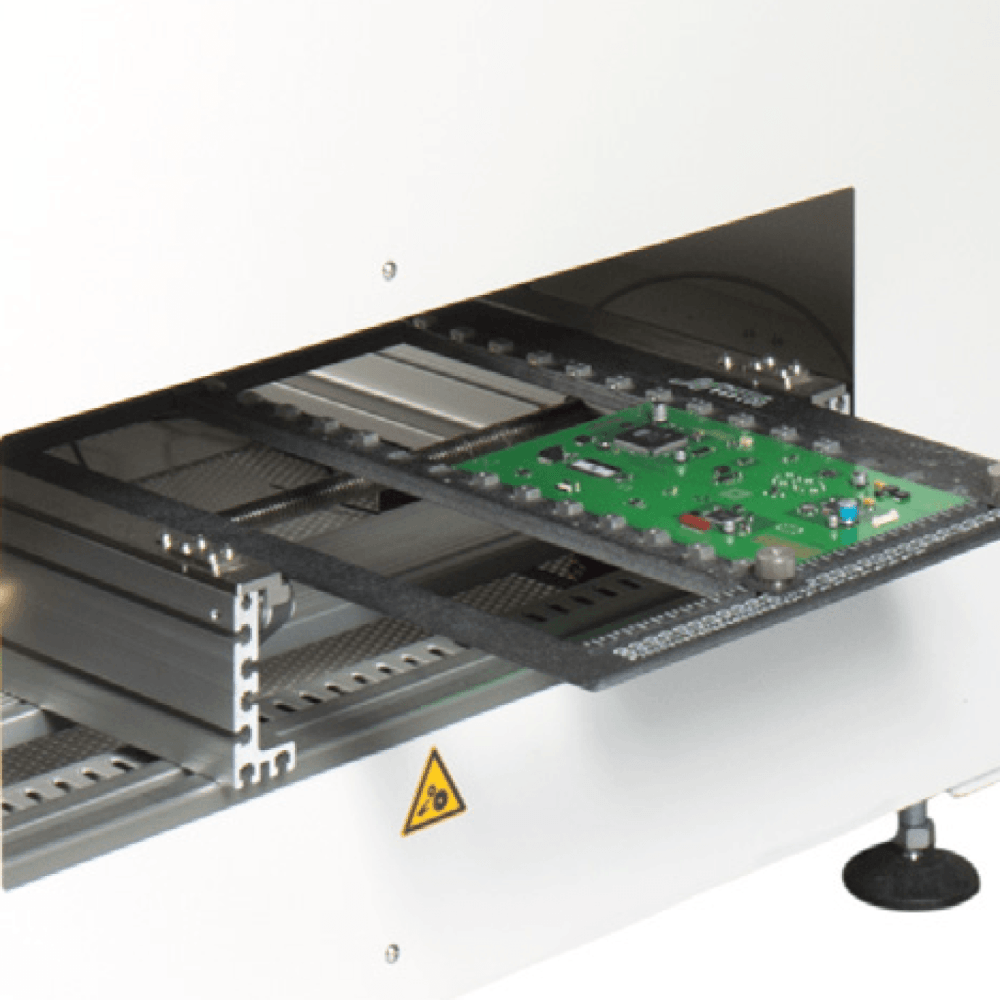

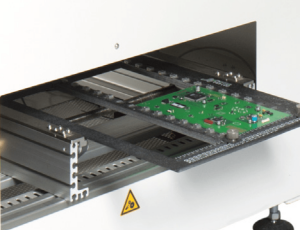

bild 25

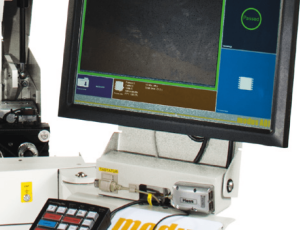

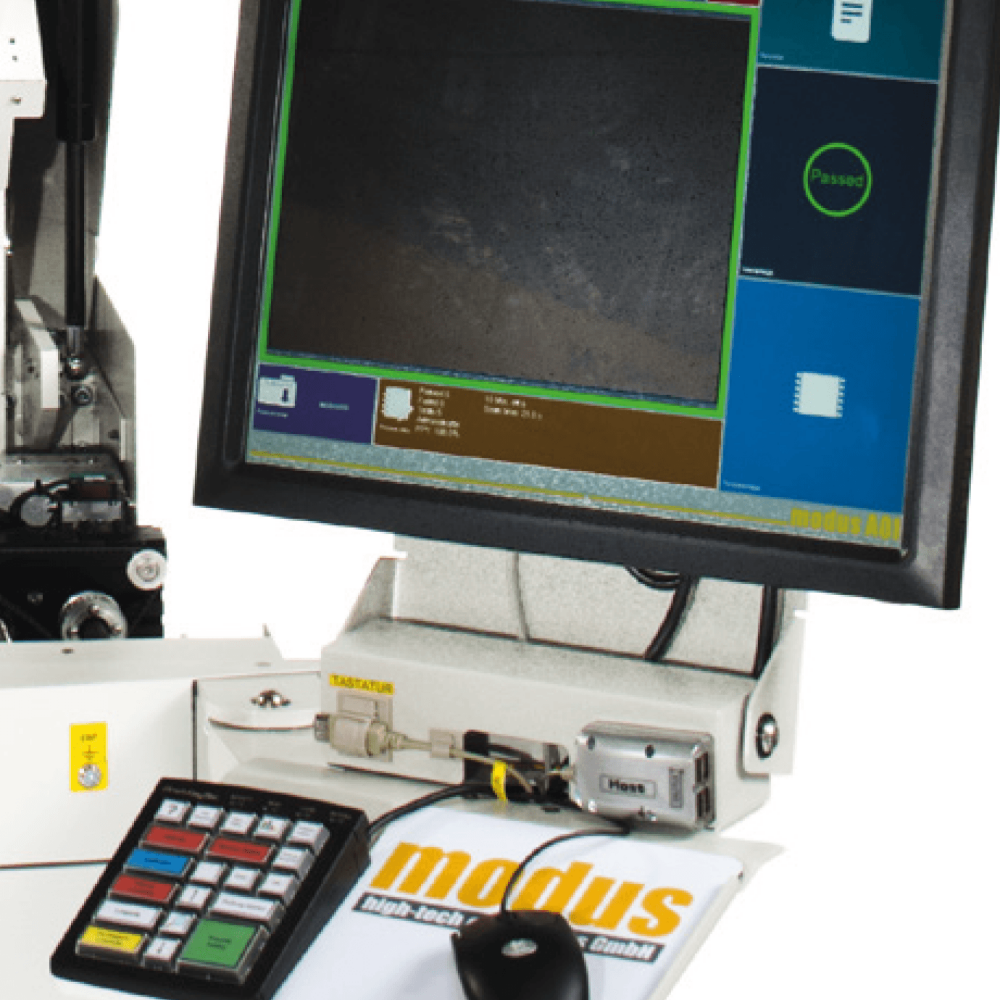

bild 26

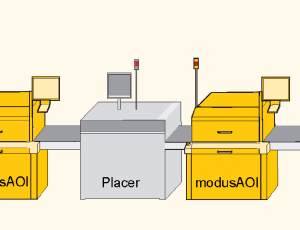

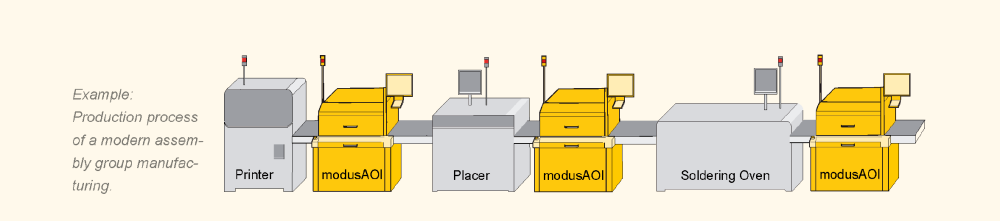

bild 27

Individuelles Angebot anfordern

Jetzt starten!

Technische Informationen

Scan-Einheit

  • Auflösung: 600 - 1200 dpi, 42μm - 21μm

  • Farbtiefe 3 x 12 Bit intern, 3 x 8 Bit extern

  • Lichtquelle: Multi-LED-Beleuchtung

  • Optional: UV-LED Cluster 365nm fokussiert

  • Lötmeniskussteuerung mit blau-rot-weißem LED-Cluster basierend auf verschiedenen Beleuchtungswinkeln

  • Einstellbare Beleuchtungsprofile

  • Getriggerte Lichtsteuerung

  • Telezentrisches Objektiv für ein parallaxenfreies Bild

  • Rektifiziertes Bild durch orthogonale Kalibrierung

  • Optional: Kalibrierung der konformen Schichtdicke

System-PC

  • Intel Core i7 4.2GHz neueste Generation

  • 32GB DDR4-RAM, DVD- Brenner

  • 2 x 1Gb/s Netzwerkschnittstelle

  • E/A-Modul

  • 2 x 6TB HDD's (NAS 24/7)

  • 1 x 500GB V-NAND SSD NVMe M.2, Windows 10 Professional/LTSB 64Bit

  • Acronis Backupsoftware

  • Tastatur

  • Maus

  • Bedientastatur

  • 24" Full-HD IPS 16:9 Monitor

Arbeitsbereich

  • Leiterplattenfläche 420 mm x 530 mm (16.5 in. x 20.8 in.)

  • Abstand BOT min 40mm, TOP bis zu 150mm (1.6 in. 5.9 in.)

Inspektionsgeschwindigkeit

  • Voller Bereich unabhängig von der Anzahl der Prüfteile:
    25 Sekunden (einschließlich Kalibrierungszeit). Ein kleinerer Scanbereich bedeutet weniger Prüfzeit.

Transportsystem und Inline-Integration

  • Systemunabhängige Schnittstelle für Fördermodul

  • Standard-Inline-System mit beliebigem Fördererantrieb und Softstop

  • Duales System zur gleichzeitigen Inspektion von Ober- und Unterseite Verschiedene Optionen und kundenspezifische Lösungen können realisiert werden

Maße und Gewicht

  • Breite 1200 mm x Tiefe 1280 mm

  • Höhe 1456 mm

  • Gewicht 560 kg (47.2 in. x 50.3 in. x 57.3 in. - 1232 lbs.)

Anschlusswerte und Einstellbedingungen

  • 230 V / 50 Hz P1 oder 110 V / 60 Hz

  • Leistungsaufnahme des Scanners 750 W

  • Temperatur: 5° C - 35° C

  • Luftfeuchtigkeit: 10 % - 80 % nicht kondensierend
