AOI
Automatische Optische Inspektion

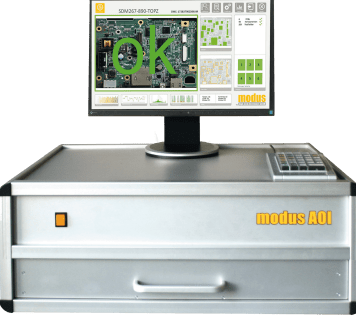

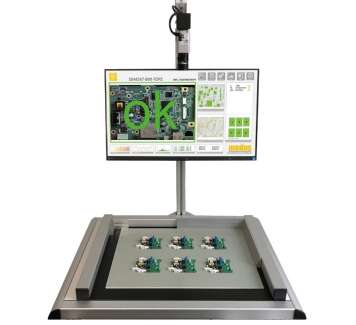

Modus ist ein Pionier in der Herstellung von Scanner- und kamerabasierten Conformal Coating Inspektionssystemen. Seit 2007 haben wir erfolgreich eine Reihe von CC AOI-Systemen auf der ganzen Welt installiert.

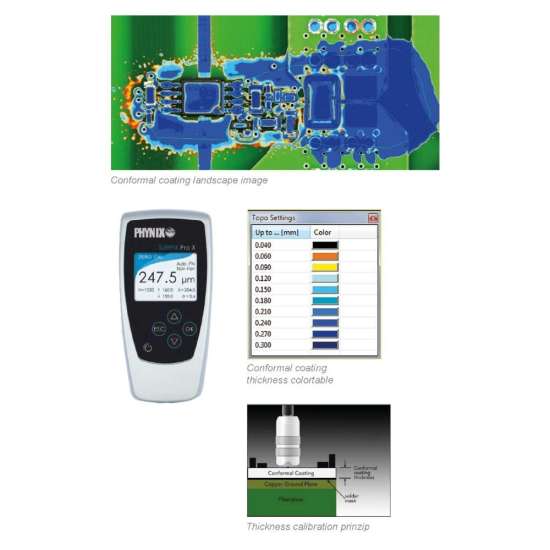

Modus-Scannersysteme betreiben ein Cluster von UV-LEDs, um die UV-Spur in konformen Beschichtungen zu erkennen. Das fluoreszierende Material ermöglicht es uns, nicht nur das bloße Vorhandensein der Beschichtung zu erkennen, sondern auch Streuobjekte mit einer Genauigkeit von 42μm. Mit einem (optionalen) Sensor sind wir sogar in der Lage, die Dicke der Beschichtung zu messen und so die Qualität des Beschichtungsprozesses gemäß IPC-A-610 sicherzustellen.

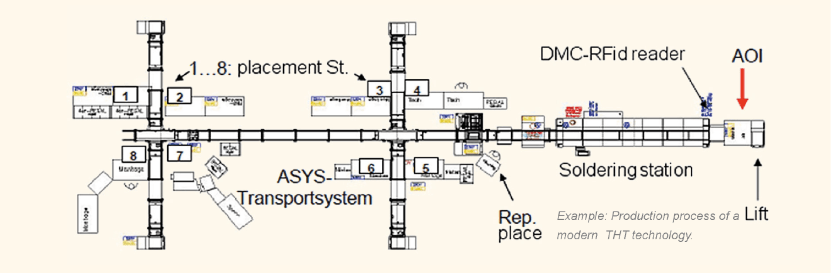

Typische moderne Produktionsprozesse bestehen aus einer Reihe von Einzelschritten. So werden beispielsweise elektronische und mechanische Teile wie Schrauben und Verriegelungen zu einem Modul zusammengebaut.
Um ein einwandfreies Endprodukt zu erhalten und die Kosten für die Qualitätskontrolle und die laufende Wartung zu senken, ist eine Inspektion erforderlich, die sicherstellt, dass Fehler nicht auf den nächsten Prozessschritt übertragen werden. AOI (Automatische Optische Inspektion) ermöglicht eine wirtschaftliche Kontrolle der verschiedenen Prozesse. Automatische und manuelle Fertigungsschritte werden anhand verschiedener Kriterien überprüft. Es gibt eine Nachfrage nach einer flexiblen Lösung. Modus AOI bietet eine komplette Inspektionslösung für eine Vielzahl von Anforderungen, während es einfach zu bedienende Werkzeuge für die Erstellung von Prüfplänen bietet.

Die in den Produktionsprozess integrierte Inspektion erforderte die Entwicklung neuer optischer Inspektionssysteme für spezifische Anforderungen. Die Bodensysteme (modusAOI MLD1200-IUA) inspizieren Bauteile und Lötstellen direkt nach dem Selektiv-/Wellenlötprozess. Die zuverlässige Erkennung von offenen Lötstellen, Lötbrücken, fehlenden Pins sowie die Meniskusinspektion auf der Unterseite reduzieren die Fehlerquote deutlich.

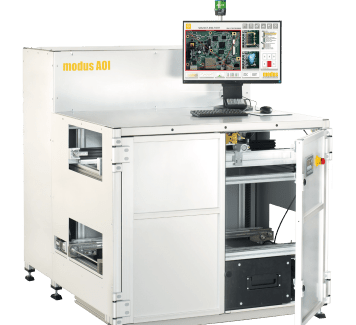

modusAOI bietet einen weiteren Vorteil: Die teuren Drehtische sind nicht mehr notwendig. Duale Systeme (modusAOI MLD1200-IDA) ermöglichen die gleichzeitige Prüfung der Baugruppe von beiden Seiten.

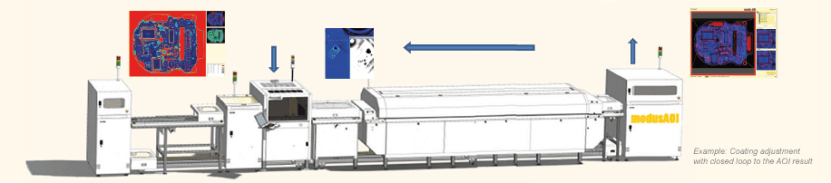

Die Prüfdaten werden am Reparaturplatz angezeigt. Ihre Reparatur wird gut unterstützt und dokumentiert. Das sichert Qualität und einen stabilen Prozess. In Zeiten von Traceability und Closed-Loop gewinnt die Prüfung jedes Produktionsprozesses immer mehr an Bedeutung. Der Barcode oder Data-Matrix-Code kann vom AOI von beiden Seiten erfasst werden.
Die modusAOI dual Systeme unterstützen - wie alle modusAOI Varianten - die Rückverfolgbarkeit. Sie sind verfügbar
als Inline- oder Standalone-Version erhältlich. Sie wurden auf Basis von Kundenwünschen entwickelt. ModusAOI spart Zeit, Platz und Geld. Die typische Amortisation liegt zwischen acht und zwölf Monaten.
